(HU) LAZ henger késtolózárakhoz

Besondere Wünsche und Anmerkungen können auf der Anfrageübersicht angegeben werden.

Anschlussgröße / Schnittstelle: G 1/4"
Arbeitsdruck: 1…10 bar
Durchmesser: Ø100
Endlagendämpfung: Eingebaute Dämpfungsringe
Funktion: Doppeltwirkend
Hub: 80 mm
Kolbenstangengewinde: M16 x 1,5 - Außengewinde
Kolbentyp: Magnetisch
Material Antriebskolben: Aluminium
Material Deckel: Eloxiertes Aluminium
Material Dichtungen: Polyurethan, NBR
Material Gehäuse: Eloxiertes Aluminium
Material Kolbenstange: Edelstahl (AISI 304)
Medium: Druckluft
Schubkraft: 4710 N
Temperaturbereich: -20°C…+80°C
Zugkraft: 4521 N
LAZ 100/80
(HU) LAZ henger késtolózárakhoz
Bitte registrieren Sie sich hier, um 3D-Modelle und Datenblätter herunterzuladen.

Produktnummer Anschlussgröße / Schnittstelle Durchmesser Hub Kolbenstangengewinde Material Dichtungen Optionen
LAZ 80/25 G 1/4" Ø80 25 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/50 G 1/4" Ø80 50 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/80 G 1/4" Ø80 80 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/100 G 1/4" Ø80 100 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/125 G 1/4" Ø80 125 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/160 G 1/4" Ø80 160 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/200 G 1/4" Ø80 200 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/250 G 1/4" Ø80 250 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/320 G 1/4" Ø80 320 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/400 G 1/4" Ø80 400 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/500 G 1/4" Ø80 500 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/600 G 1/4" Ø80 600 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/700 G 1/4" Ø80 700 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/800 G 1/4" Ø80 800 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/900 G 1/4" Ø80 900 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 80/1000 G 1/4" Ø80 1000 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/25 G 1/4" Ø100 25 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/50 G 1/4" Ø100 50 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/100 G 1/4" Ø100 100 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/125 G 1/4" Ø100 125 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/160 G 1/4" Ø100 160 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/200 G 1/4" Ø100 200 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/250 G 1/4" Ø100 250 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/320 G 1/4" Ø100 320 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/400 G 1/4" Ø100 400 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/500 G 1/4" Ø100 500 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/600 G 1/4" Ø100 600 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/700 G 1/4" Ø100 700 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/800 G 1/4" Ø100 800 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/900 G 1/4" Ø100 900 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 100/1000 G 1/4" Ø100 1000 mm M16 x 1,5 - Außengewinde Polyurethan, NBR
LAZ 125/25 G 1/4" Ø125 25 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/50 G 1/4" Ø125 50 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/80 G 1/4" Ø125 80 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/100 G 1/4" Ø125 100 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/125 G 1/4" Ø125 125 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/160 G 1/4" Ø125 160 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/200 G 1/4" Ø125 200 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/250 G 1/4" Ø125 250 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/320 G 1/4" Ø125 320 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/400 G 1/4" Ø125 400 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/500 G 1/4" Ø125 500 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/600 G 1/4" Ø125 600 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/700 G 1/4" Ø125 700 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/800 G 1/4" Ø125 800 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/900 G 1/4" Ø125 900 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 125/1000 G 1/4" Ø125 1000 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/25 G 1/4" Ø160 25 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/50 G 1/4" Ø160 50 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/80 G 1/4" Ø160 80 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/100 G 1/4" Ø160 100 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/125 G 1/4" Ø160 125 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/160 G 1/4" Ø160 160 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/200 G 1/4" Ø160 200 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/250 G 1/4" Ø160 250 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/320 G 1/4" Ø160 320 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/400 G 1/4" Ø160 400 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/500 G 1/4" Ø160 500 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/600 G 1/4" Ø160 600 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/700 G 1/4" Ø160 700 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/800 G 1/4" Ø160 800 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/900 G 1/4" Ø160 900 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 160/1000 G 1/4" Ø160 1000 mm M27 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/25 G 1/2" Ø200 25 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/50 G 1/2" Ø200 50 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/80 G 1/2" Ø200 80 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/100 G 1/2" Ø200 100 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/125 G 1/2" Ø200 125 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/160 G 1/2" Ø200 160 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/200 G 1/2" Ø200 200 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/250 G 1/2" Ø200 250 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/320 G 1/2" Ø200 320 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/400 G 1/2" Ø200 400 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/500 G 1/2" Ø200 500 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/600 G 1/2" Ø200 600 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/700 G 1/2" Ø200 700 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/800 G 1/2" Ø200 800 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/900 G 1/2" Ø200 900 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 200/1000 G 1/2" Ø200 1000 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/25 G 1/2" Ø250 25 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/50 G 1/2" Ø250 50 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/80 G 1/2" Ø250 80 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/100 G 1/2" Ø250 100 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/125 G 1/2" Ø250 125 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/160 G 1/2" Ø250 160 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/200 G 1/2" Ø250 200 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/250 G 1/2" Ø250 250 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/320 G 1/2" Ø250 320 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/400 G 1/2" Ø250 400 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/500 G 1/2" Ø250 500 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/600 G 1/2" Ø250 600 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/700 G 1/2" Ø250 700 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/800 G 1/2" Ø250 800 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/900 G 1/2" Ø250 900 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 250/1000 G 1/2" Ø250 1000 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/25 G 1/2" Ø320 25 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/50 G 1/2" Ø320 50 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/80 G 1/2" Ø320 80 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/100 G 1/2" Ø320 100 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/125 G 1/2" Ø320 125 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/160 G 1/2" Ø320 160 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/200 G 1/2" Ø320 200 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/250 G 1/2" Ø320 250 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/320 G 1/2" Ø320 320 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/400 G 1/2" Ø320 400 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/500 G 1/2" Ø320 500 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/600 G 1/2" Ø320 600 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/700 G 1/2" Ø320 700 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/800 G 1/2" Ø320 800 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/900 G 1/2" Ø320 900 mm M36 x 2 - Außengewinde Polyurethan, NBR
LAZ 320/1000 G 1/2" Ø320 1000 mm M36 x 2 - Außengewinde Polyurethan, NBR

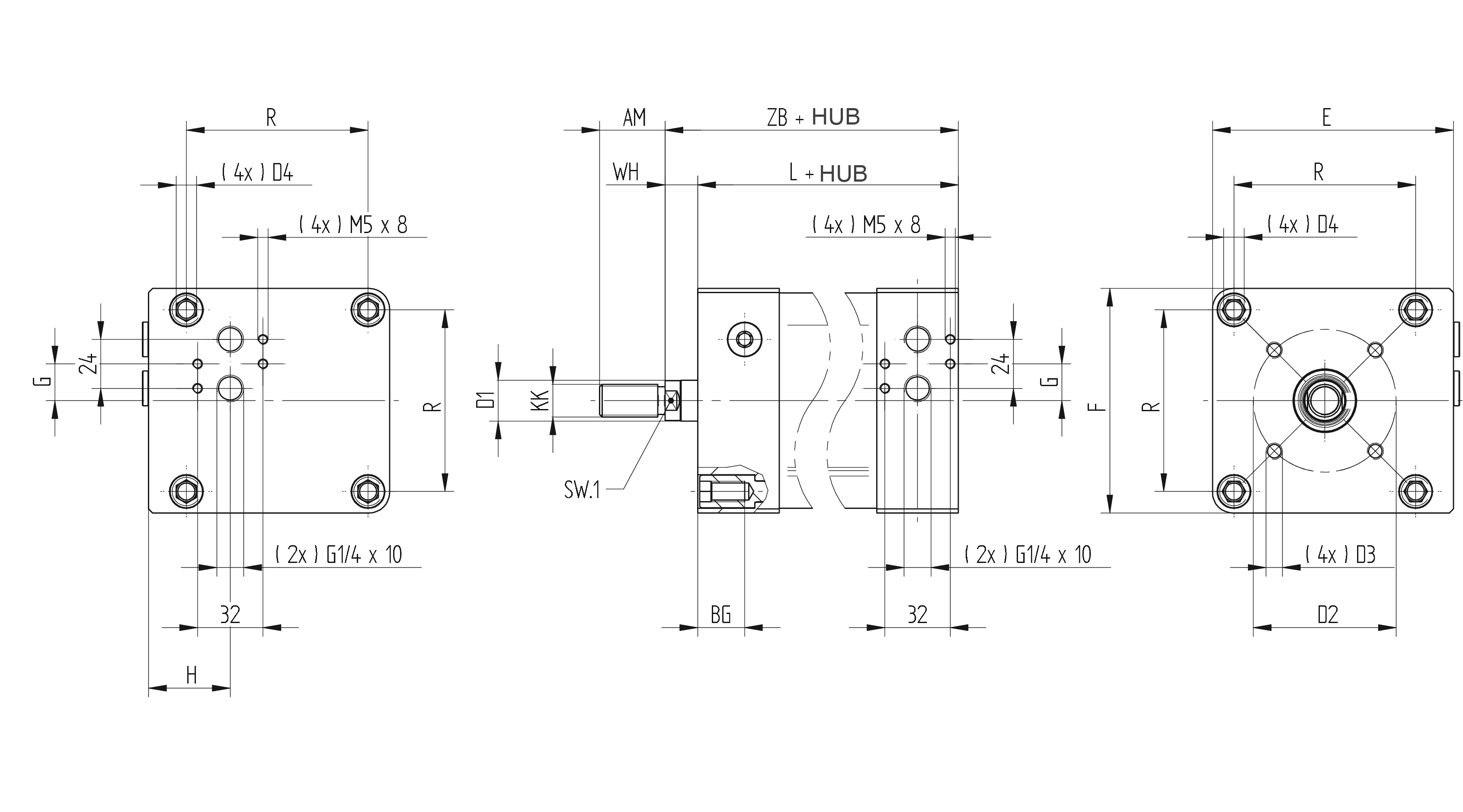

Typnummer Ø [mm] AM D1 KK SW.1 D2 D3 D4 BG R E F G H WH L ZB
LAZ 80/... Ø 80 32 Ø 20 M16x1,5 17 Ø 70 M8x15 M10 22 72 100 90 8 35 16 114 130
LAZ 100/... Ø 100 32 Ø 20 M16x1,5 17 Ø 70 M8x15 M10 22 89 118 110 18 40 16 118 134
LAZ 125/... Ø 125 54 Ø 32 M27x2 27 Ø 102 M10x18 M12 26 110 140 134 28 45 24 138 162
LAZ 160/... Ø 160 54 Ø 32 M27x2 27 Ø 102 M10x18 M16 22 140 174 174 32 60 24 123 147
