QINT 16/20
QINT 16/20
QINT 16/20
QINT 16/20
QINT 16/20
QINT 16/20

QINT 16/20

(HU) UNITOP kompakt henger

Angepasste Zylinderlänge (optional)
Der Wert muss zwischen 5 und 185 liegen.

Besondere Wünsche und Anmerkungen können auf der Anfrageübersicht angegeben werden.

Anschlussgröße / Schnittstelle: M5
Arbeitsdruck: 1…10 bar
Durchmesser: Ø16
Durchmesser Kolbenstange: Ø8 mm
Endlagendämpfung: Eingebaute Dämpfungsringe
Funktion: Doppeltwirkend
Hub: 20 mm
Kolbenstangengewinde: Mit Führungsstange, verdrehgesichert
Kolbentyp: Magnetisch
Material Antriebskolben: Aluminium
Material Deckel: Eloxiertes Aluminium
Material Dichtungen: Polyurethan, NBR
Material Führungsbuchse: Sinterbronze
Material Gehäuse: Eloxiertes Aluminium
Material Kolbenstange: Edelstahl (AISI 304)
Medium: Druckluft
Schubkraft: 105 N
Temperaturbereich: -20°C…+80°C
Zugkraft: 80 N
QINT 16/20
(HU) UNITOP kompakt henger
Bitte registrieren Sie sich hier, um 3D-Modelle und Datenblätter herunterzuladen.

Produktnummer Anschlussgröße / Schnittstelle Durchmesser Durchmesser Kolbenstange Hub Kolbenstangengewinde Material Dichtungen Optionen
QINT 12/5 M5 Ø12 Ø6 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 12/10 M5 Ø12 Ø6 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 12/15 M5 Ø12 Ø6 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 12/20 M5 Ø12 Ø6 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 12/25 M5 Ø12 Ø6 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 12/30 M5 Ø12 Ø6 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 12/40 M5 Ø12 Ø6 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 16/5 M5 Ø16 Ø8 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 16/10 M5 Ø16 Ø8 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 16/15 M5 Ø16 Ø8 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 16/25 M5 Ø16 Ø8 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 16/30 M5 Ø16 Ø8 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 16/40 M5 Ø16 Ø8 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 20/5 M5 Ø20 Ø10 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 20/10 M5 Ø20 Ø10 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 20/15 M5 Ø20 Ø10 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 20/20 M5 Ø20 Ø10 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 20/25 M5 Ø20 Ø10 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 20/30 M5 Ø20 Ø10 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 20/40 M5 Ø20 Ø10 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 20/50 M5 Ø20 Ø10 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 25/5 M5 Ø25 Ø10 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 25/10 M5 Ø25 Ø10 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 25/15 M5 Ø25 Ø10 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 25/20 M5 Ø25 Ø10 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 25/25 M5 Ø25 Ø10 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 25/30 M5 Ø25 Ø10 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 25/40 M5 Ø25 Ø10 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 25/50 M5 Ø25 Ø10 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 32/5 G 1/8" Ø32 Ø12 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 32/10 G 1/8" Ø32 Ø12 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 32/15 G 1/8" Ø32 Ø12 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 32/20 G 1/8" Ø32 Ø12 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 32/25 G 1/8" Ø32 Ø12 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 32/30 G 1/8" Ø32 Ø12 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 32/40 G 1/8" Ø32 Ø12 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 32/50 G 1/8" Ø32 Ø12 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 32/60 G 1/8" Ø32 Ø12 mm 60 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 32/80 G 1/8" Ø32 Ø12 mm 80 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 40/5 G 1/8" Ø40 Ø12 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 40/10 G 1/8" Ø40 Ø12 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 40/15 G 1/8" Ø40 Ø12 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 40/20 G 1/8" Ø40 Ø12 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 40/25 G 1/8" Ø40 Ø12 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 40/30 G 1/8" Ø40 Ø12 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 40/40 G 1/8" Ø40 Ø12 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 40/50 G 1/8" Ø40 Ø12 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 40/60 G 1/8" Ø40 Ø12 mm 60 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 40/80 G 1/8" Ø40 Ø12 mm 80 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 50/5 G 1/8" Ø50 Ø16 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 50/10 G 1/8" Ø50 Ø16 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 50/15 G 1/8" Ø50 Ø16 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 50/20 G 1/8" Ø50 Ø16 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 50/25 G 1/8" Ø50 Ø16 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 50/30 G 1/8" Ø50 Ø16 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 50/40 G 1/8" Ø50 Ø16 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 50/50 G 1/8" Ø50 Ø16 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 50/60 G 1/8" Ø50 Ø16 mm 60 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 50/80 G 1/8" Ø50 Ø16 mm 80 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 63/5 G 1/8" Ø63 Ø16 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 63/10 G 1/8" Ø63 Ø16 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 63/15 G 1/8" Ø63 Ø16 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 63/20 G 1/8" Ø63 Ø16 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 63/25 G 1/8" Ø63 Ø16 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 63/30 G 1/8" Ø63 Ø16 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 63/40 G 1/8" Ø63 Ø16 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 63/50 G 1/8" Ø63 Ø16 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 63/60 G 1/8" Ø63 Ø16 mm 60 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 63/80 G 1/8" Ø63 Ø16 mm 80 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 80/5 G 1/8" Ø80 Ø20 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 80/10 G 1/8" Ø80 Ø20 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 80/15 G 1/8" Ø80 Ø20 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 80/20 G 1/8" Ø80 Ø20 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 80/25 G 1/8" Ø80 Ø20 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 80/30 G 1/8" Ø80 Ø20 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 80/40 G 1/8" Ø80 Ø20 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 80/50 G 1/8" Ø80 Ø20 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 80/60 G 1/8" Ø80 Ø20 mm 60 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 80/80 G 1/8" Ø80 Ø20 mm 80 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 100/5 G 1/4" Ø100 Ø25 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 100/10 G 1/4" Ø100 Ø25 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 100/15 G 1/4" Ø100 Ø25 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 100/20 G 1/4" Ø100 Ø25 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 100/25 G 1/4" Ø100 Ø25 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 100/30 G 1/4" Ø100 Ø25 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 100/40 G 1/4" Ø100 Ø25 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 100/50 G 1/4" Ø100 Ø25 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 100/60 G 1/4" Ø100 Ø25 mm 60 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
QINT 100/80 G 1/4" Ø100 Ø25 mm 80 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR

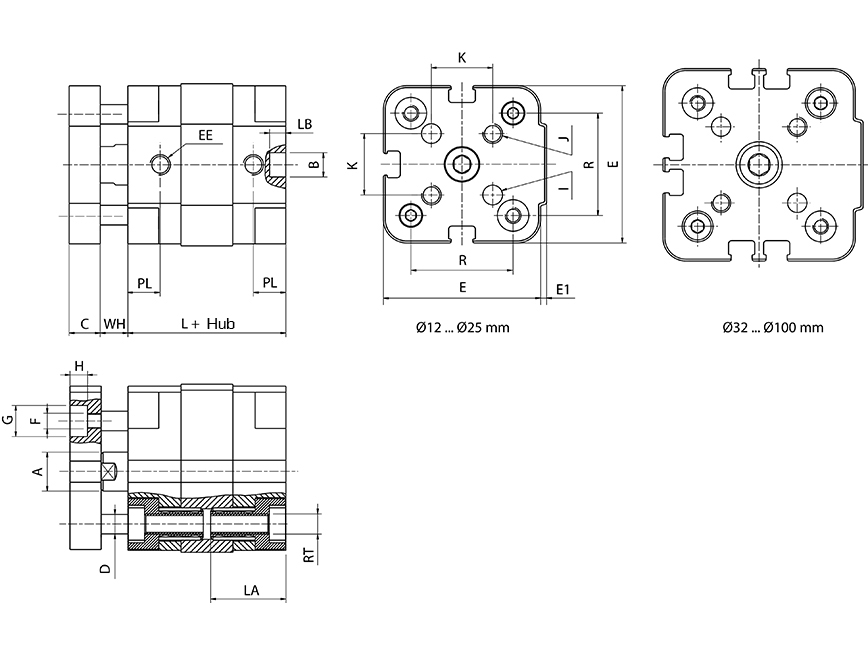

Typnummer Ø [mm] A B C D E E1 F G H I J K L R EE LA LB PL RT WH
QINT 12/... Ø 12 6 6 5 4 29 1 M 3 6 3,5 3 M 3 9,9 35 18 M 5 16 4 6,5 M 4 7,5
QINT 16/... Ø 16 8 6 5 4 29 1 M 3 6 3,5 3 M 3 9,9 35 18 M 5 16 4 6,5 M 4 8,5
QINT 20/... Ø 20 10 6 8 6 36 1,5 M 3 6 3,5 4 M 4 12 39 22 M 5 18,5 4 8 M 5 7
QINT 25/... Ø 25 10 6 8 6 40 1,5 M 4 8 4,5 5 M 5 15,6 39 26 M 5 18,5 4 8 M 5 7
QINT 32/... Ø 32 12 6 10 6 50 2 M 4 8 5,5 5 M 5 19,8 42 32 G 1/8" 21,5 4 6,5 M 6 7
QINT 40/... Ø 40 12 6 10 6 60 2,5 M 4 8 5,5 5 M 5 23,3 45,5 42 G 1/8" 21,5 4 7,5 M 6 8,7
QINT 50/... Ø 50 16 6 12 8 68 3 M 6 11 7 6 M 6 29,7 45,5 50 G 1/8" 23,5 4 7,5 M 8 10,2
QINT 63/... Ø 63 16 8 12 8 87 4 M 6 11 7 6 M 6 35,4 51 62 G 1/8" 28,5 4 7,5 M 10 10,5
QINT 80/... Ø 80 20 8 14 12 107 4 M 8 14 9 8 M 8 46 62 82 G 1/8" 28,5 4 9,5 M 10 12
QINT 100/... Ø 100 25 8 14 12 128 5 M 8 14 9 10 M 10 56,5 68 103 G 1/4" 28,5 4 10,5 M 10 15,5
