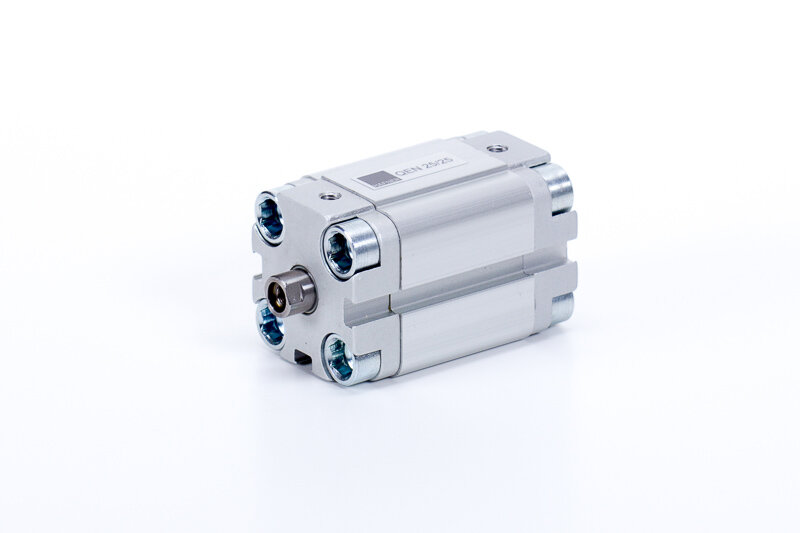

QEN 12/5
QEN 12/5
QEN 12/5
QEN 12/5
QEN 12/5
QEN 12/5

QEN 12/5

(HU) UNITOP kompakt henger

Angepasste Zylinderlänge (optional)
Der Wert muss zwischen 5 und 10 liegen.

Besondere Wünsche und Anmerkungen können auf der Anfrageübersicht angegeben werden.

Anschlussgröße / Schnittstelle: M5
Arbeitsdruck: 1…10 bar
Durchmesser: Ø12
Durchmesser Kolbenstange: Ø6 mm
Endlagendämpfung: Eingebaute Dämpfungsringe
Funktion: Einfachwirkend
Hub: 5 mm
Kolbenstangengewinde: M3 - Innengewinde
Kolbentyp: Magnetisch
Material Antriebskolben: Aluminium
Material Deckel: Eloxiertes Aluminium
Material Dichtungen: Polyurethan, NBR
Material Führungsbuchse: Sinterbronze
Material Gehäuse: Eloxiertes Aluminium
Material Kolbenstange: Edelstahl (AISI 304)
Medium: Druckluft
Position der Kolbenstange: Kolbenstange drucklos eingefahren
Schubkraft: 68 N
Temperaturbereich: -20°C…+80°C
QEN 12/5
(HU) UNITOP kompakt henger
Bitte registrieren Sie sich hier, um 3D-Modelle und Datenblätter herunterzuladen.

Produktnummer Anschlussgröße / Schnittstelle Durchmesser Durchmesser Kolbenstange Hub Kolbenstangengewinde Material Dichtungen Optionen
QEN 12/10 M5 Ø12 Ø6 mm 10 mm M3 - Innengewinde Polyurethan, NBR
QEN 16/5 M5 Ø16 Ø8 mm 5 mm M4 - Innengewinde Polyurethan, NBR
QEN 16/10 M5 Ø16 Ø8 mm 10 mm M4 - Innengewinde Polyurethan, NBR
QEN 16/15 M5 Ø16 Ø8 mm 15 mm M4 - Innengewinde Polyurethan, NBR
QEN 16/20 M5 Ø16 Ø8 mm 20 mm M4 - Innengewinde Polyurethan, NBR
QEN 16/25 M5 Ø16 Ø8 mm 25 mm M4 - Innengewinde Polyurethan, NBR
QEN 20/5 M5 Ø20 Ø10 mm 5 mm M5 - Innengewinde Polyurethan, NBR
QEN 20/10 M5 Ø20 Ø10 mm 10 mm M5 - Innengewinde Polyurethan, NBR
QEN 20/15 M5 Ø20 Ø10 mm 15 mm M5 - Innengewinde Polyurethan, NBR
QEN 20/20 M5 Ø20 Ø10 mm 20 mm M5 - Innengewinde Polyurethan, NBR
QEN 20/25 M5 Ø20 Ø10 mm 25 mm M5 - Innengewinde Polyurethan, NBR
QEN 25/5 M5 Ø25 Ø10 mm 5 mm M5 - Innengewinde Polyurethan, NBR
QEN 25/10 M5 Ø25 Ø10 mm 10 mm M5 - Innengewinde Polyurethan, NBR
QEN 25/15 M5 Ø25 Ø10 mm 15 mm M5 - Innengewinde Polyurethan, NBR
QEN 25/20 M5 Ø25 Ø10 mm 20 mm M5 - Innengewinde Polyurethan, NBR
QEN 25/25 M5 Ø25 Ø10 mm 25 mm M5 - Innengewinde Polyurethan, NBR
QEN 32/5 G 1/8" Ø32 Ø12 mm 5 mm M6 - Innengewinde Polyurethan, NBR
QEN 32/10 G 1/8" Ø32 Ø12 mm 10 mm M6 - Innengewinde Polyurethan, NBR
QEN 32/15 G 1/8" Ø32 Ø12 mm 15 mm M6 - Innengewinde Polyurethan, NBR
QEN 32/20 G 1/8" Ø32 Ø12 mm 20 mm M6 - Innengewinde Polyurethan, NBR
QEN 32/25 G 1/8" Ø32 Ø12 mm 25 mm M6 - Innengewinde Polyurethan, NBR
QEN 40/5 G 1/8" Ø40 Ø12 mm 5 mm M6 - Innengewinde Polyurethan, NBR
QEN 40/10 G 1/8" Ø40 Ø12 mm 10 mm M6 - Innengewinde Polyurethan, NBR
QEN 40/15 G 1/8" Ø40 Ø12 mm 15 mm M6 - Innengewinde Polyurethan, NBR
QEN 40/20 G 1/8" Ø40 Ø12 mm 20 mm M6 - Innengewinde Polyurethan, NBR
QEN 40/25 G 1/8" Ø40 Ø12 mm 25 mm M6 - Innengewinde Polyurethan, NBR
QEN 50/5 G 1/8" Ø50 Ø16 mm 5 mm M8 - Innengewinde Polyurethan, NBR
QEN 50/10 G 1/8" Ø50 Ø16 mm 10 mm M8 - Innengewinde Polyurethan, NBR
QEN 50/15 G 1/8" Ø50 Ø16 mm 15 mm M8 - Innengewinde Polyurethan, NBR
QEN 50/20 G 1/8" Ø50 Ø16 mm 20 mm M8 - Innengewinde Polyurethan, NBR
QEN 50/25 G 1/8" Ø50 Ø16 mm 25 mm M8 - Innengewinde Polyurethan, NBR
QEN 63/5 G 1/8" Ø63 Ø16 mm 5 mm M8 - Innengewinde Polyurethan, NBR
QEN 63/10 G 1/8" Ø63 Ø16 mm 10 mm M8 - Innengewinde Polyurethan, NBR
QEN 63/15 G 1/8" Ø63 Ø16 mm 15 mm M8 - Innengewinde Polyurethan, NBR
QEN 63/20 G 1/8" Ø63 Ø16 mm 20 mm M8 - Innengewinde Polyurethan, NBR
QEN 63/25 G 1/8" Ø63 Ø16 mm 25 mm M8 - Innengewinde Polyurethan, NBR
QEN 80/5 G 1/8" Ø80 Ø20 mm 5 mm M10 - Innengewinde Polyurethan, NBR
QEN 80/10 G 1/8" Ø80 Ø20 mm 10 mm M10 - Innengewinde Polyurethan, NBR
QEN 80/15 G 1/8" Ø80 Ø20 mm 15 mm M10 - Innengewinde Polyurethan, NBR
QEN 80/20 G 1/8" Ø80 Ø20 mm 20 mm M10 - Innengewinde Polyurethan, NBR
QEN 80/25 G 1/8" Ø80 Ø20 mm 25 mm M10 - Innengewinde Polyurethan, NBR
QEN 100/5 G 1/4" Ø100 Ø25 mm 5 mm M12 - Innengewinde Polyurethan, NBR
QEN 100/10 G 1/4" Ø100 Ø25 mm 10 mm M12 - Innengewinde Polyurethan, NBR
QEN 100/15 G 1/4" Ø100 Ø25 mm 15 mm M12 - Innengewinde Polyurethan, NBR
QEN 100/20 G 1/4" Ø100 Ø25 mm 20 mm M12 - Innengewinde Polyurethan, NBR
QEN 100/25 G 1/4" Ø100 Ø25 mm 25 mm M12 - Innengewinde Polyurethan, NBR
Typnummer Ø [mm] A B E E1 L R T AF EE KF LA LB PL RT SW WH
QEN 12/... Ø 12 6 6 29 1 35 18 1,5 6 M 5 M 3 16 4 6,5 M 4 5 7,5
QEN 16/... Ø 16 8 6 29 1 35 18 2 8 M 5 M 4 16 4 6,5 M 4 7 8,5
QEN 20/... Ø 20 10 6 36 1,5 39 22 2 8 M 5 M 5 18,5 4 8 M 5 9 7
QEN 25/... Ø 25 10 6 40 1,5 39 26 2 8 M 5 M 5 18,5 4 8 M 5 9 7
QEN 32/... Ø 32 12 6 50 2 42 32 2,8 10 G 1/8" M 6 21,5 4 6,5 M 6 10 7
QEN 40/... Ø 40 12 6 60 2,5 45,5 42 2,8 10 G 1/8" M 6 21,5 4 7,5 M 6 10 8,5
QEN 50/... Ø 50 16 6 68 3 45,5 50 3,5 12 G 1/8" M 8 23,5 4 7,5 M 8 13 10
QEN 63/... Ø 63 16 8 87 4 51 62 3,5 12 G 1/8" M 8 28,5 4 7,5 M 10 13 10,5
QEN 80/... Ø 80 20 8 107 4 62 82 4,5 16 G 1/8" M 10 28,5 4 9,5 M 10 17 13
QEN 100/... Ø 100 25 8 128 5 68 103 6 20 G 1/4" M 12 28,5 4 10,5 M 10 22 15,5
