BFA 100/75
BFA 100/75
BFA 100/75
BFA 100/75
BFA 100/75
BFA 100/75

BFA 100/75

(HU) Rövidlöketű kompakt henger

Besondere Wünsche und Anmerkungen können auf der Anfrageübersicht angegeben werden.

Anschlussgröße / Schnittstelle: G 1/4"
Arbeitsdruck: 1…10 bar
Durchmesser: Ø100
Durchmesser Kolbenstange: Ø25 mm
Endlagendämpfung: Eingebaute Dämpfungsringe
Funktion: Doppeltwirkend
Hub: 75 mm
Kolbenstangengewinde: Mit Führungsstange, verdrehgesichert
Kolbentyp: Magnetisch
Material Antriebskolben: Aluminium
Material Deckel: Eloxiertes Aluminium
Material Dichtungen: Polyurethan, NBR
Material Führungsbuchse: Sinterbronze
Material Gehäuse: Eloxiertes Aluminium
Material Kolbenstange: Verchromter Stahl (CK45)
Medium: Druckluft
Schubkraft: 4475 N
Temperaturbereich: -20°C…+80°C
Zugkraft: 4195 N
BFA 100/75
(HU) Rövidlöketű kompakt henger
Bitte registrieren Sie sich hier, um 3D-Modelle und Datenblätter herunterzuladen.

Produktnummer Anschlussgröße / Schnittstelle Durchmesser Durchmesser Kolbenstange Hub Kolbenstangengewinde Material Dichtungen Optionen
BFA 12/5 M5 Ø12 Ø6 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 12/10 M5 Ø12 Ø6 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 12/15 M5 Ø12 Ø6 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 12/20 M5 Ø12 Ø6 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 12/25 M5 Ø12 Ø6 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 12/30 M5 Ø12 Ø6 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 12/40 M5 Ø12 Ø6 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 16/5 M5 Ø16 Ø8 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 16/10 M5 Ø16 Ø8 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 16/15 M5 Ø16 Ø8 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 16/20 M5 Ø16 Ø8 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 16/25 M5 Ø16 Ø8 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 16/30 M5 Ø16 Ø8 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 16/40 M5 Ø16 Ø8 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 20/5 M5 Ø20 Ø10 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 20/10 M5 Ø20 Ø10 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 20/15 M5 Ø20 Ø10 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 20/20 M5 Ø20 Ø10 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 20/25 M5 Ø20 Ø10 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 20/30 M5 Ø20 Ø10 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 20/40 M5 Ø20 Ø10 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 20/50 M5 Ø20 Ø10 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 25/5 M5 Ø25 Ø10 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 25/10 M5 Ø25 Ø10 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 25/15 M5 Ø25 Ø10 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 25/20 M5 Ø25 Ø10 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 25/25 M5 Ø25 Ø10 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 25/30 M5 Ø25 Ø10 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 25/40 M5 Ø25 Ø10 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 25/50 M5 Ø25 Ø10 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 32/5 G 1/8" Ø32 Ø12 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 32/10 G 1/8" Ø32 Ø12 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 32/15 G 1/8" Ø32 Ø12 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 32/20 G 1/8" Ø32 Ø12 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 32/25 G 1/8" Ø32 Ø12 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 32/30 G 1/8" Ø32 Ø12 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 32/40 G 1/8" Ø32 Ø12 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 32/50 G 1/8" Ø32 Ø12 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 32/75 G 1/8" Ø32 Ø12 mm 75 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 32/100 G 1/8" Ø32 Ø12 mm 100 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 40/5 G 1/8" Ø40 Ø12 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 40/10 G 1/8" Ø40 Ø12 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 40/15 G 1/8" Ø40 Ø12 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 40/20 G 1/8" Ø40 Ø12 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 40/25 G 1/8" Ø40 Ø12 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 40/30 G 1/8" Ø40 Ø12 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 40/40 G 1/8" Ø40 Ø12 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 40/50 G 1/8" Ø40 Ø12 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 40/75 G 1/8" Ø40 Ø12 mm 75 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 40/100 G 1/8" Ø40 Ø12 mm 100 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 50/5 G 1/8" Ø50 Ø16 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 50/10 G 1/8" Ø50 Ø16 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 50/15 G 1/8" Ø50 Ø16 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 50/20 G 1/8" Ø50 Ø16 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 50/25 G 1/8" Ø50 Ø16 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 50/30 G 1/8" Ø50 Ø16 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 50/40 G 1/8" Ø50 Ø16 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 50/50 G 1/8" Ø50 Ø16 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 50/75 G 1/8" Ø50 Ø16 mm 75 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 50/100 G 1/8" Ø50 Ø16 mm 100 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 63/5 G 1/8" Ø63 Ø16 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 63/10 G 1/8" Ø63 Ø16 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 63/15 G 1/8" Ø63 Ø16 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 63/20 G 1/8" Ø63 Ø16 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 63/25 G 1/8" Ø63 Ø16 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 63/30 G 1/8" Ø63 Ø16 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 63/40 G 1/8" Ø63 Ø16 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 63/50 G 1/8" Ø63 Ø16 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 63/75 G 1/8" Ø63 Ø16 mm 75 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 63/100 G 1/8" Ø63 Ø16 mm 100 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 80/5 G 1/8" Ø80 Ø20 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 80/10 G 1/8" Ø80 Ø20 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 80/15 G 1/8" Ø80 Ø20 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 80/20 G 1/8" Ø80 Ø20 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 80/25 G 1/8" Ø80 Ø20 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 80/30 G 1/8" Ø80 Ø20 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 80/40 G 1/8" Ø80 Ø20 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 80/50 G 1/8" Ø80 Ø20 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 80/75 G 1/8" Ø80 Ø20 mm 75 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 80/100 G 1/8" Ø80 Ø20 mm 100 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 100/5 G 1/4" Ø100 Ø25 mm 5 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 100/10 G 1/4" Ø100 Ø25 mm 10 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 100/15 G 1/4" Ø100 Ø25 mm 15 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 100/20 G 1/4" Ø100 Ø25 mm 20 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 100/25 G 1/4" Ø100 Ø25 mm 25 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 100/30 G 1/4" Ø100 Ø25 mm 30 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 100/40 G 1/4" Ø100 Ø25 mm 40 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 100/50 G 1/4" Ø100 Ø25 mm 50 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR
BFA 100/100 G 1/4" Ø100 Ø25 mm 100 mm Mit Führungsstange, verdrehgesichert Polyurethan, NBR

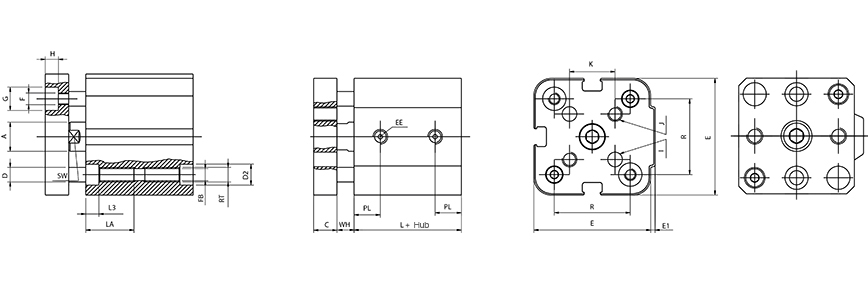

Typnummer Ø [mm] A C D D2 E E1 F FB G H I J K L L3 R EE LA PL RT SW WH
BFA 12/... Ø 12 6 5 4 5,5 29 1 M 3 3,5 6 3,5 3 M 3 9,9 28 3,5 18 M 5 12,5 7,5 M 4 5 6
BFA 16/... Ø 16 8 5 4 5,5 29 1 M 3 3,5 6 3,5 3 M 3 9,9 30,5 3,5 18 M 5 14,5 8,5 M 4 7 6
BFA 20/... Ø 20 10 8 6 7 36 1,5 M 3 4,2 6 3,5 4 M 4 12 31,5 4,5 22 M 5 16,5 9 M 5 9 6
BFA 25/... Ø 25 10 8 6 7 40 1,5 M 4 4,2 8 4,5 5 M 5 15,6 31,5 4,5 26 M 5 16,5 9 M 5 9 6
BFA 32/... Ø 32 12 10 6 8,5 45 3,5 4,5 5 8 4,5 9 M 5 - 32 5,7 32,5 G 1/8" 21,7 10 M 6 10 7
BFA 40/... Ø 40 12 10 6 8,5 52 5 4,5 5 8 4,5 9 M 5 - 38,5 5,7 38 G 1/8" 21,7 11 M 6 10 7,2
BFA 50/... Ø 50 16 12 8 10 63,5 7 5,5 6,8 9 5,5 10 M 6 - 39 6,8 46,5 G 1/8" 22,8 11 M 8 13 8,5
BFA 63/... Ø 63 16 12 8 10 77 7 5,5 6,8 9 5,5 14 M 6 - 46 6,8 56,5 G 1/8" 22,8 11,5 M 8 13 8
BFA 80/... Ø 80 20 14 12 13 92 10 8,5 8,5 14 9 14 M 8 - 54 9 72 G 1/8" 25 14 M 10 17 11
BFA 100/... Ø 100 25 14 12 13 113 13 8,5 8,5 14 9 17 M 8 - 65 9 89 G 1/4" 25 17,5 M 10 22 12
