A-57550-6-1/4
(HU) Dugaszolható gyűrűs könyökcsatlakozó - fém kivitel
Besondere Wünsche und Anmerkungen können auf der Anfrageübersicht angegeben werden.
| Anschlussgröße: | Ø6 |
|---|---|
| Anschlussgröße / Schnittstelle: | G 1/4" |
| Anschlussgröße | Steckverbindung: | Ø6 |
| Arbeitsdruck: | -0,9…20 bar |
| Druckbereich: | -0,9…20 bar |
| Kivitel: | menetes |
| Material: | Messing vernickelt |
| Material Dichtungen: | NBR |
| Material Gehäuse: | Messing vernickelt |
| Material Kralle: | Messing vernickelt |
| Material Lösering: | Kunststoff |
| Material Stützring: | Kunststoff |
| Medium: | Druckluft, Vakuum, Wasser, Dampf |
| Rögzítő karom anyaga: | Edelstahl |
| Temperaturbereich: | -20°C…+80°C |
A-57550-6-1/4
(HU) Dugaszolható gyűrűs könyökcsatlakozó - fém kivitel
Bitte registrieren Sie sich hier, um 3D-Modelle und Datenblätter herunterzuladen.
| Produktnummer | Anschlussgröße / Schnittstelle | Anschlussgröße | Steckverbindung | Optionen |
|---|

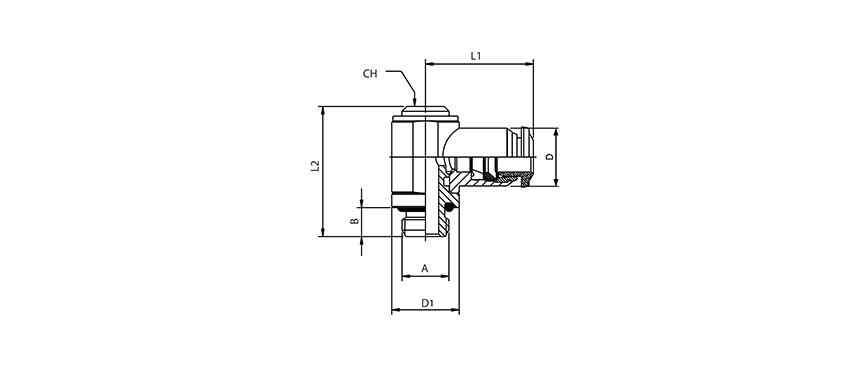

| Typnummer | Schlauchgröße | Anschlussgröße A | B | L1 | L2 | CH | D1 | D |
|---|---|---|---|---|---|---|---|---|
| A-57550-4-M5 | 4 | M 5 | 5 | 19 | 24,5 | - | 9 | 10 |
| A-57550-4-1/8 | 4 | G 1/8" | 6 | 21 | 28 | 5 | 14 | 10 |
| A-57550-5-M5 | 5 | M 5 | 5 | 20 | 24,5 | - | 9 | 12,5 |
| A-57550-5-1/8 | 5 | G 1/8" | 6 | 21,5 | 28 | 5 | 14 | 12,5 |
| A-57550-5-1/4 | 5 | G 1/4" | 8 | 24,5 | 31 | 6 | 18 | 12,5 |
| A-57550-6-M5 | 6 | M 5 | 5 | 20,5 | 24,5 | - | 9 | 12,5 |
| A-57550-6-1/8 | 6 | G 1/8" | 6 | 22,5 | 28 | 5 | 14 | 12,5 |
| A-57550-6-1/4 | 6 | G 1/4" | 8 | 25 | 31 | 6 | 18 | 12,5 |
| A-57550-8-1/8 | 8 | G 1/8" | 6 | 24 | 28 | 5 | 14 | 14 |
| A-57550-8-1/4 | 8 | G 1/4" | 8 | 26 | 31 | 6 | 18 | 14 |
| A-57550-8-3/8 | 8 | G 3/8" | 9 | 28 | 35,5 | 7 | 21 | 14 |
| A-57550-10-1/4 | 10 | G 1/4" | 8 | 29 | 31 | 6 | 18 | 17 |
| A-57550-10-3/8 | 10 | G 3/8" | 9 | 30,5 | 35,5 | 7 | 21 | 17 |
| A-57550-12-3/8 | 12 | G 3/8" | 9 | 32,5 | 35,5 | 7 | 21 | 21,5 |
