A-50020N-4-1/4
(HU) Dugaszolható egyenes csatlakozó
Besondere Wünsche und Anmerkungen können auf der Anfrageübersicht angegeben werden.
| Anschlussgröße: | Ø4 |
|---|---|
| Anschlussgröße / Schnittstelle: | G 1/4" |
| Anschlussgröße | Steckverbindung: | Ø4 |
| Arbeitsdruck: | -0,9…20 bar |
| Druckbereich: | -0,9…20 bar |
| Kivitel: | menetes |
| Material: | Messing vernickelt |
| Material Dichtungen: | NBR |
| Material Gehäuse: | Messing vernickelt |
| Material Kralle: | Edelstahl |
| Material Lösering: | Kunststoff |
| Material Stützring: | Kunststoff |
| Medium: | Druckluft, Vakuum |
| Rögzítő karom anyaga: | Edelstahl |
| Temperaturbereich: | -20°C…+80°C |
A-50020N-4-1/4
(HU) Dugaszolható egyenes csatlakozó
Bitte registrieren Sie sich hier, um 3D-Modelle und Datenblätter herunterzuladen.
| Produktnummer | Anschlussgröße / Schnittstelle | Anschlussgröße | Steckverbindung | Optionen |
|---|

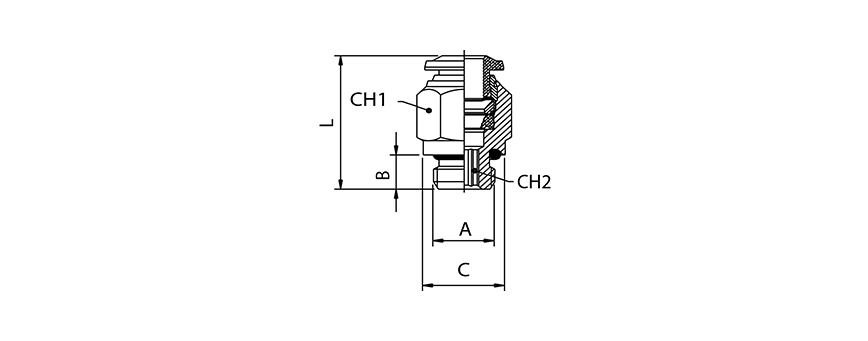

| Typnummer | Schlauchgröße | Anschlussgröße A | B | C | L | CH1 | CH2 |
|---|---|---|---|---|---|---|---|
| A-50020N-4-M3 | 4 | M 3 | 3 | 10 | 21 | 8 | - |
| A-50020N-4-M5 | 4 | M 5 | 4 | 8 | 21 | 10 | 2 |
| A-50020N-4-1/8 | 4 | G 1/8" | 6 | 13 | 20 | 10 | 3 |
| A-50020N-4-1/4 | 4 | G 1/4" | 8 | 16 | 19,5 | 16 | 3 |
| A-50020N-5-M5 | 5 | M 5 | 4 | 8 | 23,5 | 12 | 2 |
| A-50020N-5-1/8 | 5 | G 1/8" | 6 | 13 | 22 | 12 | 4 |
| A-50020N-5-1/4 | 5 | G 1/4" | 8 | 16 | 22 | 12 | 4 |
| A-50020N-6-M5 | 6 | M 5 | 4 | 10 | 24,5 | 13 | 2 |
| A-50020N-6-1/8 | 6 | G 1/8" | 6 | 13 | 23,5 | 13 | 4 |
| A-50020N-6-1/4 | 6 | G 1/4" | 8 | 16 | 23,5 | 13 | 4 |
| A-50020N-6-3/8 | 6 | G 3/8" | 9 | 20 | 25 | 13 | 4 |
| A-50020N-6-1/2 | 6 | G 1/2" | 10 | 25 | 27 | 13 | 4 |
| A-50020N-8-1/8 | 8 | G 1/8" | 6 | 13 | 25 | 14 | 5 |
| A-50020N-8-1/4 | 8 | G 1/4" | 8 | 16 | 23 | 14 | 6 |
| A-50020N-8-3/8 | 8 | G 3/8" | 9 | 20 | 24 | 14 | 6 |
| A-50020N-8-1/2 | 8 | G 1/2" | 10 | 25 | 26,5 | 14 | 6 |
| A-50020N-10-1/4 | 10 | G 1/4" | 8 | 16 | 30,5 | 17 | 6 |
| A-50020N-10-3/8 | 10 | G 3/8" | 9 | 20 | 27,5 | 17 | 8 |
| A-50020N-10-1/2 | 10 | G 1/2" | 10 | 25 | 27 | 17 | 8 |
| A-50020N-12-1/4 | 12 | G 1/4" | 8 | 16 | 34,5 | 20 | 6 |
| A-50020N-12-3/8 | 12 | G 3/8" | 9 | 20 | 34 | 20 | 8 |
| A-50020N-12-1/2 | 12 | G 1/2" | 10 | 25 | 31 | 22 | 10 |
| A-50020N-14-3/8 | 14 | G 3/8" | 9 | 20 | 35 | 21 | 10 |
| A-50020N-14-1/2 | 14 | G 1/2" | 10 | 25 | 32 | 22 | 10 |
| A-50020N-6-M12x1 | 6 | M 12 x 1 | 8 | 15 | 23,5 | 13 | 4 |
| A-50020N-6-M12x1,25 | 6 | M 12 x 1,25 | 8 | 15 | 23,5 | 13 | 4 |
| A-50020N-6-M12x1,5 | 6 | M 12 x 1,5 | 8 | 15 | 23,5 | 13 | 4 |
| A-50020N-8-M12x1,5 | 8 | M 12 x 1,5 | 8 | 15 | 27,5 | 14 | 6 |
